DVM

Высокопрецизионный многофункциональный плотномер HPHT и вискозиметр

поточное, оперативное отслеживание вязкости и плотности при высоком давлении и высокой температуре в реальном времени

Одновременное измерение плотности, вязкости и температуры
Измерение в пластовых условиях: 30,000 фунтов на квадратный дюйм и 400 ° F (бар 2000 и 200 ° C)
Создан для использования на скамейке или в полевых условиях
Чрезвычайно точное измерение в самых суровых условиях
5 минут от коробки до работы в вашем контуре потока - созданы для интеграции со всеми системами PVT
Полностью титановая конструкция

Настроить и заказать DVM

3-in-1 технологический инструмент

Плотномер, вискозиметр и датчик температуры все в одном. Малый форм-фактор надежное устройство.

Единый инструмент для плотности и вязкости

Чрезвычайно высокая точность при проведении измерений

Высокая точность даже в самых суровых условиях

Измерение плотности и вязкости пластового флюида при 30,000 фунтов на квадратный дюйм (бар 2000) и 400 ° F (200 ° C)

Наименьшее использование жидкости для проведения измерений

Для измерения плотности и вязкости в условиях пласта требуется образец жидкости менее 0.7 cc

Отличный дизайн

Все смачиваемые детали из титана. Предназначен для работы в духовке или бане. Автономный DTCM для наименьшей плотности и вязкости форм-фактора.

Чрезвычайно удобные операции

Никаких аппаратных или программных изменений для измерения плотности и вязкости во всем диапазоне. Не требуется повторная калибровка для устранения влияния вязкости или замены поршней для измерения вязкости в другом диапазоне.

Точное измерение температуры

Класс AA Pt1000 для точного считывания температуры пробы жидкости

ХАРАКТЕРИСТИКИ ДВМ

Измерения жидкости

Диапазон вязкости	0.2 в 300 cP ниже доступного 0.2
Точность вязкости	0.1 cP ниже 1 cP 5% от чтения (стандарт)
Диапазон плотности	0 - 1.5 г / куб.
Точность плотности	0.001 g / cc
Воспроизводимость	Лучше, чем 1% чтения
Температура	Pt1000 (ciass AA)

Условия эксплуатации

Температура рабочей жидкости	от -40 до 200 °C (400 °F)
Температура окружающей среды	-40 до 200 ° C
Диапазон давлений	до 30,000 фунтов на квадратный дюйм (полоса 2000)

ПРИНЦИП РАБОТЫ

Команда rheonics DVM измеряет вязкость и плотность с помощью крутильного резонатора, который полностью погружен в тестируемую жидкость.
Чем вязкее жидкость, тем выше механическое демпфирование резонатора. Измеряя демпфирование, произведение вязкости и плотности можно рассчитать по формуле rheonics'собственные алгоритмы.
Чем плотнее жидкость, тем ниже резонансная частота. Более плотная жидкость увеличивает нагрузку на резонатор.
Резонатор возбуждается и воспринимается с помощью электромагнитного преобразователя, установленного в корпусе датчика.
Демпфирование измеряется rheonics запатентованная электроника для измерения и оценки, а также стабильные, высокоточные и повторяемые показания, полученные на основе rheonics' Проверенная технология стробируемой фазовой автоподстройки частоты.

Читать Белые

ФУНКЦИИ И ОСОБЕННОСТИ

Надежная сборка и превосходная сенсорная технология

dvm electronics hpht поточное, онлайн, отслеживание вязкости и плотности в реальном времени при высоком давлении, высокой температуре

Запатентованные сбалансированные резонаторы

RheonicsВ датчиках DVM используются запатентованные сбалансированные резонаторы, обеспечивающие стабильные и воспроизводимые измерения независимо от того, как установлен DVM.

Прочные, повторяемые и хорошо характеризуемые датчики

В DVM используются сверхстабильные резонаторы, построенные с использованием многолетнего опыта в области материаловедения, колебательной динамики и моделирования взаимодействия жидкости с резонатором, что в совокупности дополняет самые надежные, воспроизводимые и хорошо характеризуемые датчики в отрасли.

Подробнее

Широкие операционные возможности

Диапазон плотности

0 - 1.5 г / куб.
1-1500 кг / м³
0 - 12.52 фунта / галлон

Точность плотности

0.001 g / cc
1 кг / м³
0.008 фунт / галлон

Диапазон вязкости

0.2 в 300 cP

Точность вязкости

0.1 cP ниже 1 cP
5% от чтения (стандарт)

Давление

до 30,000 фунтов на квадратный дюйм (полоса 2000)

Температура

От -40 ° C до 200 ° C (392 ° F)

Типы жидкости

ньютонов
неньютоновской
Один этап
Многофазовое

Точные, быстрые и надежные измерения

Измерения HPHT

до 30,000 фунтов на квадратный дюйм (полоса 2000)

Воспроизводимость

лучше чем 1%

Время измерения

<2 секунды

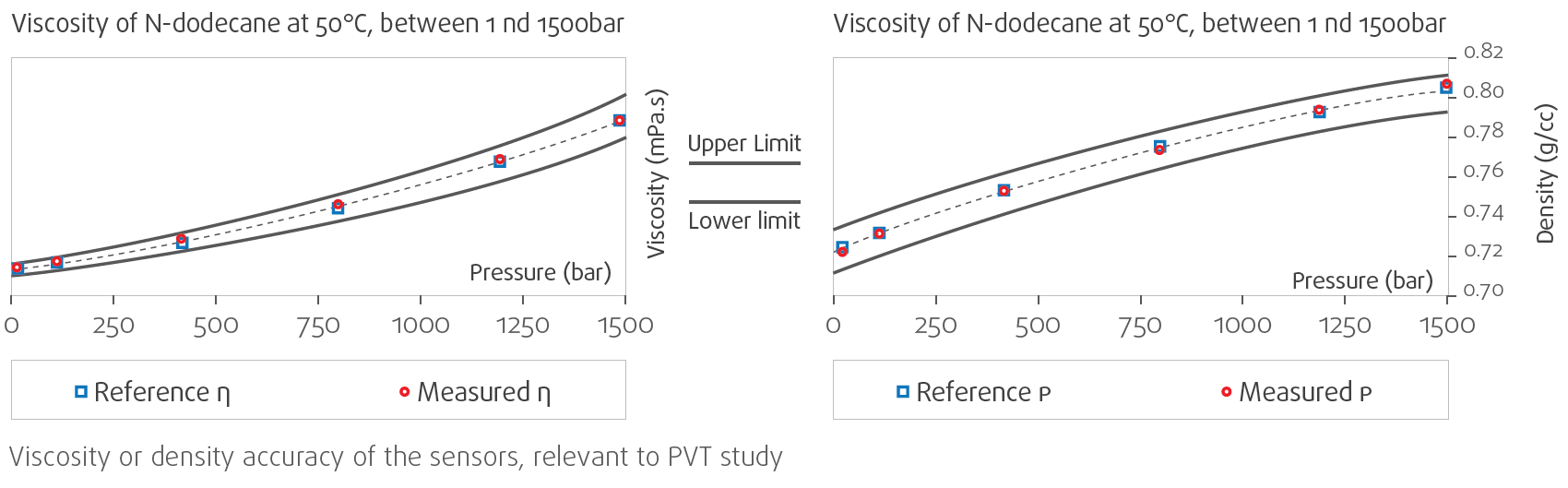

dvm precision отслеживание вязкости и плотности жидкости на основе додекана в потоке, онлайн, в реальном времени при высоком давлении и высокой температуре

Справка - Новые подходы к измерениям плотности и вязкости в потоке (World Oil)

Мониторинг технологической вязкостиoring, Хранение и анализатор

ПК_ДАННЫЕ rheonics панель управления – опции программного обеспечения для rheonics плотномеры и вискозиметры — оптимизация на основе данных

мобильная панель управления-rheonics-параметры-программного обеспечения-панели управления- для-rheonics-плотномеры-и-вискозометры-данные-оптимизация.jpg

Мощный, интуитивно понятный графический интерфейс

Он может непрерывно отслеживать изменение вязкости и плотности пробы живого масла на протяжении всего цикла и не требует каких-либо изменений или реконфигурации оборудования. RheonicsПрограммное обеспечение является мощным, интуитивно понятным и удобным в использовании.

Сбор и анализ данных на устройстве (на границе), в облаке и на ПК

Измерение вязкости и плотности без смены оборудования или параметров

API для сбора данных и интеграции в клиентские приложения

Простая интеграция с существующими системами сбора данных с использованием LabVIEW VI через USB, Ethernet, Modbus

Минимальное использование пробы жидкости и экономически эффективные операции

dvm pvt измерения в ячейке на линии, онлайн, отслеживание вязкости и плотности в реальном времени при высоком давлении и высокой температуре

Один инструмент, двойная функция

Rheonics' DVM – это уникальный продукт, который заменяет две альтернативы и обеспечивает более высокую производительность при работе в реальных пластовых условиях. Это устраняет трудности совместного размещения двух разных приборов в любом приложении, требующем мониторинга плотности-вязкости.oring технологической жидкости.

Минимальный размер выборки

Минимальная пластовая жидкость используется для испытаний в DVM, поскольку не требуется отдельная линия или система отбора проб. Безопасный и экономичный в эксплуатации, DVM требует только 0.7ml образца для измерения вязкости и плотности во всем диапазоне P, T, экономя время и деньги.

Узнайте, как настроить DVM в условиях высокого давления, здесь.

Надежная электроника обеспечивает точные, быстрые и надежные измерения

Сложная, запатентованная электроника 3-го поколения управляет этими датчиками и оценивает их реакцию. Сверхбыстрая и надежная электроника в сочетании с комплексными вычислительными моделями делают SRV одними из самых быстрых и точных в отрасли. SRV дает точные измерения вязкости в режиме реального времени каждую секунду и не зависит от изменений расхода!

Контроль над процессом

Интеграция ПЛК
IP-интеграция
Автономные

Управление процессами в облаке

OPC UA
JSON
TCP / IP

Управление краевым процессом

Аналоговая связь
Цифровая связь
Интегрированный веб-сервер

Запатентованная система измерения

Активное подавление вибрации окружающей среды

Стабильно в средах с высоким уровнем электромагнитных помех

Одна электронная измерительная система для всех производственных линий

SME-DRM

35mm монтаж на DIN-рейку
Очень маленький форм-фактор для легкой установки

SME-TRD

IP66 корпуса
Локальная и удаленная установка головки электроники
Доступен с прочным дисплеем для использования в полевых условиях

SME-ТР

IP66 корпуса
Локальная и удаленная установка головки электроники

HT-Electronics

Доступно для работы до 150-210 ° C
Создан для скважинных инструментов
Доступно только в пользовательских модулях - 10 ОТС

Исследуйте варианты электроники

Доступно несколько вариантов связи

Связь с электроникой — Modbus RTU USB Ethernet с возможностью отображения — rheonics плотномеры вязкости

4-20 мА

HART Поддержка

RS-485

Modbus RTU

USB

SD Card

Ethernet

Последовательный ↔︎ TCP / IP

Modbus TCP

Веб-сервер

IP-адрес сети Ethernet

Беспроводная поддержка

Bluetooth ЛЕ 4.0

Многострочный дисплей

CAN

Скоро

Profinet

Скоро

Коммуникация

Получать данные в режиме реального времени. Перенесите его на свой компьютер или загрузите в облако

Автономные блоки IP65 для интеграции в вашу систему.
Стандартная печатная плата для интеграции в коробку вашего оборудования.
Электроника следующего поколения в сенсорной головке.
Ethernet, 4-20 мА, RS232 через USB.
CAN, Профинет, HART доступны для пользовательских приложений.

Изучите варианты связи

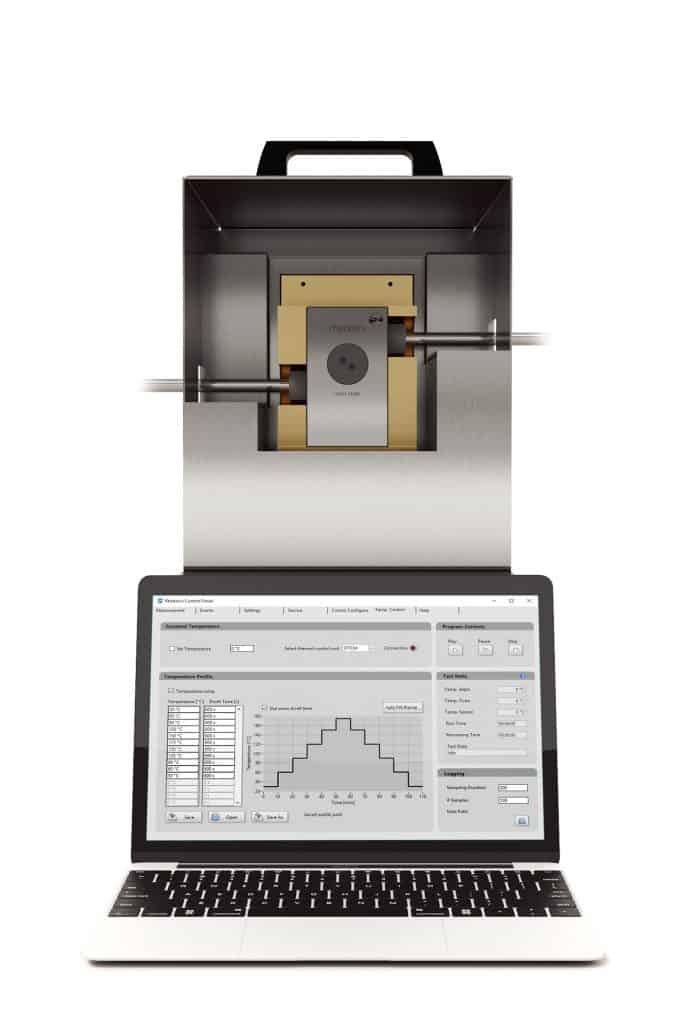

Уникальная опция аксессуаров: DTCM

DTCM устраняет необходимость в громоздких и дорогих тепловых испытательных камерах (климатических камерах) для контроля температуры. Он уменьшает отпечаток до тех же размеров, что и типичная небольшая кофемашина (Nespresso), и в то же время обеспечивает в 10 раз лучшую стабильность и однородность по сравнению с обычной 100-литровой коммерческой термокамерой.

Модуль терморегулирования DVM

Термокамера ДВМ
10 ° C до 180 ° C
Температурная стабильность 0.005 ° С
Погрешность температуры 0.05 ° C
Интегрированный регулятор температуры
ПК встроенный для автономной работы
Порты Ethernet, Wi-Fi, RS485 для прямой интеграции
7.5 кг (16.5 фунтов) с DVM

Страница аксессуаров DTCM

Скачать спецификацию DTCM

Rheonics' ценностное предложение: лучшее в отрасли

Очень высокие давления и температуры, удары и вибрации, ограниченная доступность энергии и жесткие ограничения пространства на буровых установках требуют новых подходов к измерительным приборам. Это служит уставом для Rheonics'ДВМ.

Подробнее

Вводное видео о DVM

Демо DVM | Плотность вязкость Испытание под давлением HPHT

КОНФИГУРАЦИИ

Настройте датчик в соответствии с вашими потребностями

Выберите из широкого спектра электроники, связи, температуры, аксессуаров и вариантов подключения к процессу. Определите требования в соответствии с потребностями вашего процесса и разместите заказ.

Настроить и заказать DVM

СКАЧАТЬ

Название	Описание	Ссылка	Категория файла	Продукция	Теги	document_categories_hfilter	tags_hfilter
Сертификат – Соответствие RoHS 3	Данный сертификат выдан в качестве подтверждения соответствия директиве RoHS 3.	Скачать	Сертификаты	Стандартные продукты, SRV, SRD, DVM, DVP		сертификаты
Руководство – DTCM-BB	Руководство оператора для Rheonics Модуль теплового контроля DVM на базе ванны	Скачать	Руководства	ДЦМ, ДВМ		Инструкции
Чертеж DTCM-G2	Чертеж DTCM G2: Модуль терморегулирования DVM	Скачать	Чертежи	ДВМ, ДТКМ		чертежам.
Рисунок - SME-TR Электроника вариант: E2	Рисунок для SME-TR: Электроника датчика в корпусе преобразователя	Скачать	Чертежи	Электроника, СРВ, СРД, ДВМ, ДВП	Техническая информация	чертежам.	техническая информация
Модель САПР- SME-TRD Вариант электроники: E1	Модель САПР (pdf, dxf, 3D шаг) для SME-TRD: Электроника датчика в корпусе передатчика с дисплеем	Скачать	CAD модели	Электроника, СРВ, СРД, ДВМ, ДВП	Техническая информация	CAD-модель	техническая информация
Рисунок - SME-TRD Вариант электроники: E1	Рисунок для SME-TRD: Электроника датчика в корпусе передатчика с дисплеем	Скачать	Чертежи	ДВП, Электроника, СРВ, СРД, ДВМ	Техническая информация	чертежам.	техническая информация
Модель САПР – SME-TR Электроника вариант: E2	Модель САПР (pdf, dxf, 3D шаг) для SME-TR: Электроника датчика в корпусе преобразователя	Скачать	CAD модели	ДВП, Электроника, СРВ, СРД, ДВМ	Техническая информация	CAD-модель	техническая информация
Модель САПР – SME-DRM Вариант электроники: E3	Модель САПР (pdf, dxf, 3D шаг) для SME-DRM: Электроника датчика с креплением на DIN-рейку	Скачать	CAD модели	ДВМ, ДВП, Электроника, СРВ, СРД	Техническая информация	CAD-модель	техническая информация
Рисунок - SME-DRM Вариант электроники: E3	Рисунок для SME-DRM: Электроника датчика с креплением на DIN-рейку	Скачать	Чертежи	ДВМ, ДВП, Электроника, СРВ, СРД	Техническая информация	чертежам.	техническая информация
Чертеж - DVM	2D чертеж DVM	Скачать	Чертежи	DVM	Техническая информация	чертежам.	техническая информация
Лист данных - DTCM	Информация и технические характеристики DVM Thermal Control Module	Скачать	Таблицы данных и брошюры	ДЦМ, ДВМ	Техническая информация	радиокомпоненты	техническая информация
Декларация соответствия - Декларация соответствия CE согласно EN 61326-1: 2013, EN 61326-2-3: 2013 и EN 50581: 2012	Декларация о соответствии для SME-TRD, SME-ТР и SME-DRM в соответствии с директивами – Директива об электромагнитной совместимости (ЭМС) 2014/30/ЕС и Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании (RoHS2) 2011/65/ЕС	Скачать	Сертификаты	СРВ, СРД, ДВМ, ДВП, Электроника	Техническая информация	сертификаты	техническая информация
Доклад конференции - Новый датчик для измерения вязкости и плотности жидкости для бурения нефтяных скважин	Измерение вязкости и плотности жидкости для бурения нефтяных скважин, Опубликовано в датчиках и измерительных системах 2014; 17. Симпозиум ITG / GMA	Скачать	Публикации	DVM	Техническая информация, применение	публикациям	приложение технической информации
Статья - Лаборатория механики и экспериментальной динамики, ETH Zurich	ETH Zurich, Лаборатория механики и экспериментальной динамики – Статья о динамическом измерении вязкости и плотности. Rheonics (ранее Вискотирс)	Скачать	Публикации	ДВМ, ДВП, СРВ, СРД	Техническая информация	публикациям	техническая информация
Руководство - DVM	Руководство оператора Инструкция по установке и эксплуатации DVM-HPHT	Скачать	Руководства	DVM	Обучение	Инструкции	обучение
Портфель продуктов - SRV, SRD, DVM, DVP	Обзор стандартных продуктов - информация о спецификациях, электронике, связи, механике, размерах, программном обеспечении и установке.	Скачать	Таблицы данных и брошюры	СРД, ДВМ, ДВП, СРВ	Маркетинг, техническая информация	радиокомпоненты	техническая информация
Техническое описание - DVM	Информация о спецификациях, электронике, связи, механике, размерах, программном обеспечении и установке.	Скачать	Таблицы данных и брошюры	DVM	Техническая информация	радиокомпоненты	техническая информация

ПРИМЕНЕНИЕ

Плотность Вязкость для исследований PVT

PVT-анализ выполняется, чтобы связать добычу на поверхности с подземным извлечением из нефтяного пласта и моделировать то, что требует…

Изучить приложение

DVM: публикации, отраслевые исследования и разработки, тематические исследования

Rheonics DVM использовался в сложных клиентских приложениях и в научно-исследовательских работах крупных компаний нефтегазовой отрасли. Его ценность незаменима в сложных пластовых условиях (приложения PVT и EOR), где он предоставляет данные о плотности и вязкости с абсолютной точностью и надежностью.
